ZNS设备模拟

1.Setting-up a Zoned Storage Compatible Linux System

Overview

  1. A compatible Linux distribution with the right kernel version
  2. Support for zoned block devices
  3. Necessary system utilities

配置ZNS需要正确的内核版本以能够支持相应的版本，首先建立可以和zoned storage相兼容的linux system。

Linux Distribution

一些linux发行版本提供了zoned storage的支持，这些发行版本的常规安装提供了可以支持SMR硬盘和ZNS SSDs的支持。

这里采用Ubuntu 20.04跑在VMWare上的虚拟机作为安装的linux system。

当然也可以用其他的版本,下载的发行版本需要满足两个条件：

  1. The kernel version must be 4.10.0 or higher.
  2. The kernel configuration option CONFIG_BLK_DEV_ZONED must be enabled.

install Fedora can be found here.

1.测试内核版本：

uname -r

image-20230410163339792

2.用以下两条命令来检测是否支持Zoned Block Device:

cat /boot/config-`uname -r` | grep CONFIG_BLK_DEV_ZONED
cat /lib/modules/`uname -r`/config | grep CONFIG_BLK_DEV_ZONED

image-20230410165650341

3.检查系统配置

write ordering control

linux内核并不保证命令到达设备的顺序，这意味到达磁盘的写命令顺序可能会打乱，因此可能造成写错误。为了避免这个错误，"zone write lock mechanism" 用来顺序化这些操作。

查看block I/O调度器：

# cat /sys/block/sdb/queue/scheduler
[none] mq-deadline kyber bfq

image-20230410165650341

如果不是mq-deadline的调度器，需要切换成mq-deadline的调度器：

# echo mq-deadline > /sys/block/sdb/queue/scheduler

# cat sys/block/sdb/queue/scheduler
[mq-deadline] kyber bfq none
System Utilities

按照说明里边我只找到了lsblk指令，其他的诸如没找到sg3_utils，lsscsi等。

不过在ubuntu里边可以用zbd这个指令来和blkzone起到类似的效果，这个命令是用来看zone的信息的。

安装libzbd的过程如下：

首先libzbd需要下面的package进行编译：

# 如果想要有图形化界面的gzbd和gzbd-viewer的话 还需要首先安装libgtk-3-dev这个包
# sudo apt install libgtk-3-dev
# apt-get install autoconf
# apt-get install autoconf-archive
# apt-get install automake
# apt-get install libtool
# apt-get install m4

同时系统需要有blkzoned.h，头文件在/usr/include/linux里边可以找一下：

sudo ls /usr/include/linux/ | grep blkzoned

然后把libzbd的包下下来，在已经下载的文件夹里面编译一遍：

git clone https://github.com/westerndigitalcorporation/libzbd.git
sh ./autogen.sh
./configure
make

默认下载在/usr.lib或者/usr/lib64下。

不过这个在Ubuntu22.04里边有个zbd-utils可以直接用apt下载。

2.Zoned Block Device模拟方法

最简单的方法是创建null block的方式来模拟block device

简单创建方法

创建一个null block块：

modprobe null_blk nr_devices=1 zoned=1

nr_devices=1表示仅创建一个设备；zoned=1表示创建的所有设备都是分区设备。

可以用lsblk来查看一下信息：

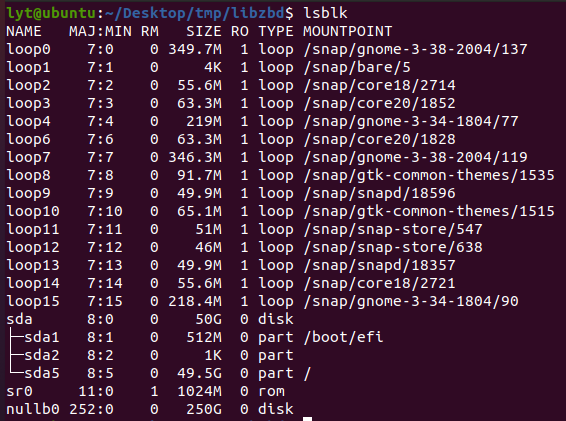

image-20230410184623049

可以看到我们创建了一个nullb0的设备。

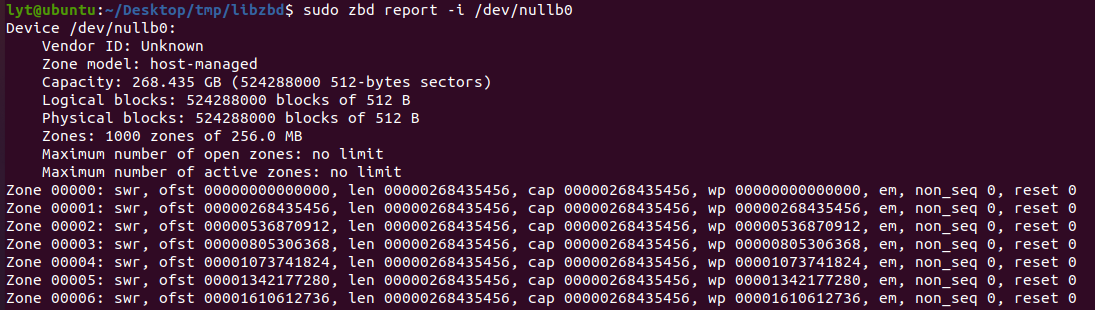

还可以用zbd来查看分区块设备的信息：

image-20230410184623049

删除一个由modprobe创建（且不由configfs创建）的模拟设备可用以下方法删除：

rmmod null_blk

高级创建方法

# modprobe null_blk nr_devices=1 \
    zoned=1 \
    zone_nr_conv=4 \
    zone_size=64 \

nr_devices=1表示仅创建一个设备；

zoned=1表示创建的所有设备都是分区设备；

zone_nr_conv=4表示传统的Zone个数为4；

zone_size=64表示每个Zone有64MB。

configfs接口为创建模拟分区块设备提供了强大的手段。configfs可供修改的参数如下：

# cat /sys/kernel/config/nullb/features
memory_backed,discard,bandwidth,cache,badblocks,zoned,zone_size,zone_capacity,zone_nr_conv,zone_max_open,zone_max_active,blocksize,max_sectors,virt_boundary

需要注意的是不同内核版本可修改的参数是不一样的：

kernelfeature
4.10.0zoned
4.10.0chunk_sectors
4.20.0nr_zones
5.8.0zone_append_max_bytes
5.9.0max_open_zones
5.9.0max_active_zones

configfs接口可以用来用脚本创建具有不同zone配置的模拟zone块设备。 创建内容如下的脚本：

#!/bin/bash

if [ $# != 4 ]; then
        echo "Usage: $0 <sect size (B)> <zone size (MB)> <nr conv zones> <nr seq zones>"
        exit 1
fi

scriptdir=$(cd $(dirname "$0") && pwd)

modprobe null_blk nr_devices=0 || return $?

function create_zoned_nullb()
{
        local nid=0
        local bs=$1
        local zs=$2
        local nr_conv=$3
        local nr_seq=$4

        cap=$(( zs * (nr_conv + nr_seq) ))

        while [ 1 ]; do
                if [ ! -b "/dev/nullb$nid" ]; then
                        break
                fi
                nid=$(( nid + 1 ))
        done

        dev="/sys/kernel/config/nullb/nullb$nid"
        mkdir "$dev"

        echo $bs > "$dev"/blocksize
        echo 0 > "$dev"/completion_nsec
        echo 0 > "$dev"/irqmode
        echo 2 > "$dev"/queue_mode
        echo 1024 > "$dev"/hw_queue_depth
        echo 1 > "$dev"/memory_backed
        echo 1 > "$dev"/zoned

        echo $cap > "$dev"/size
        echo $zs > "$dev"/zone_size
        echo $nr_conv > "$dev"/zone_nr_conv

        echo 1 > "$dev"/power

        echo mq-deadline > /sys/block/nullb$nid/queue/scheduler

        echo "$nid"
}

nulldev=$(create_zoned_nullb $1 $2 $3 $4)
echo "Created /dev/nullb$nulldev"

运行脚本，脚本的四个参数分别为：

  1. 模拟设备的扇区大小（bytes）
  2. 模拟设备的zone大小（MiB）
  3. 传统zone个数
  4. 有顺序写限制的zone个数

运行结果如下：

# ./nullblk-zoned.sh 4096 64 4 8
Created /dev/nullb0
# zbd report -i /dev/nullb0
Device /dev/nullb0:
    Vendor ID: Unknown
    Zone model: host-managed
    Capacity: 0.805 GB (1572864 512-bytes sectors)
    Logical blocks: 196608 blocks of 4096 B
    Physical blocks: 196608 blocks of 4096 B
    Zones: 12 zones of 64.0 MB
    Maximum number of open zones: no limit
    Maximum number of active zones: no limit
Zone 00000: cnv, ofst 00000000000000, len 00000067108864, cap 00000067108864
Zone 00001: cnv, ofst 00000067108864, len 00000067108864, cap 00000067108864
Zone 00002: cnv, ofst 00000134217728, len 00000067108864, cap 00000067108864
Zone 00003: cnv, ofst 00000201326592, len 00000067108864, cap 00000067108864
Zone 00004: swr, ofst 00000268435456, len 00000067108864, cap 00000067108864, wp 00000268435456, em, non_seq 0, reset 0
Zone 00005: swr, ofst 00000335544320, len 00000067108864, cap 00000067108864, wp 00000335544320, em, non_seq 0, reset 0
Zone 00006: swr, ofst 00000402653184, len 00000067108864, cap 00000067108864, wp 00000402653184, em, non_seq 0, reset 0
Zone 00007: swr, ofst 00000469762048, len 00000067108864, cap 00000067108864, wp 00000469762048, em, non_seq 0, reset 0
Zone 00008: swr, ofst 00000536870912, len 00000067108864, cap 00000067108864, wp 00000536870912, em, non_seq 0, reset 0
Zone 00009: swr, ofst 00000603979776, len 00000067108864, cap 00000067108864, wp 00000603979776, em, non_seq 0, reset 0
Zone 00010: swr, ofst 00000671088640, len 00000067108864, cap 00000067108864, wp 00000671088640, em, non_seq 0, reset 0
Zone 00011: swr, ofst 00000738197504, len 00000067108864, cap 00000067108864, wp 00000738197504, em, non_seq 0, reset 0

用脚本创建的分区块设备的删除也需要使用脚本：

#!/bin/bash

if [ $# != 1 ]; then
    echo "Usage: $0 <nullb ID>"
    exit 1
fi

nid=$1

if [ ! -b "/dev/nullb$nid" ]; then
    echo "/dev/nullb$nid: No such device"
    exit 1
fi

echo 0 > /sys/kernel/config/nullb/nullb$nid/power
rmdir /sys/kernel/config/nullb/nullb$nid

echo "Destroyed /dev/nullb$nid"

运行结果如下：

# ./nullblk-del.sh 0
Destroyed /dev/nullb0

3.在ZONED BLOCK DEVICE上模拟ZenFS

好了，现在我们可以来基于zbd建立zenfs的文件系统。

记得要把之前的libzbd安装了。

首先建立一个null_blk的zone device block，利用如下脚本：

#!/bin/bash

if [ $# != 7 ]; then
        echo "Usage: $0 <sect size (B)> <zone size (MB)> <zone capacity (MB)> <nr conv zones> <nr seq zones> <max active zones> <max open zones>"
        exit 1
fi

scriptdir="$(cd "$(dirname "$0")" && pwd)"

modprobe null_blk nr_devices=0 || return $?

function create_zoned_nullb()
{
        local nid=0
        local bs=$1
        local zs=$2
        local zc=$3
        local nr_conv=$4
        local nr_seq=$5
        local max_active_zones=$6
        local max_open_zones=$7

        cap=$(( zs * (nr_conv + nr_seq) ))

        while [ 1 ]; do
                if [ ! -b "/dev/nullb$nid" ]; then
                        break
                fi
                nid=$(( nid + 1 ))
        done

        dev="/sys/kernel/config/nullb/nullb$nid"
        mkdir "$dev"

        echo $bs > "$dev"/blocksize
        echo 0 > "$dev"/completion_nsec
        echo 0 > "$dev"/irqmode
        echo 2 > "$dev"/queue_mode
        echo 1024 > "$dev"/hw_queue_depth
        echo 1 > "$dev"/memory_backed
        echo 1 > "$dev"/zoned

        echo $cap > "$dev"/size
        echo $zs > "$dev"/zone_size
        echo $zc > "$dev"/zone_capacity
        echo $nr_conv > "$dev"/zone_nr_conv
        echo $max_active_zones > "$dev"/zone_max_active
        echo $max_open_zones > "$dev"/zone_max_open

        echo 1 > "$dev"/power

        echo mq-deadline > /sys/block/nullb$nid/queue/scheduler

        echo "$nid"
}

nulldev=$(create_zoned_nullb $1 $2 $3 $4 $5 $6 $7)
echo "Created /dev/nullb$nulldev"

然后设置对应的参数

chmod +x nullblk-zoned.sh
sudo ./nullblk-zoned.sh 512 128 124 0 32 12 12

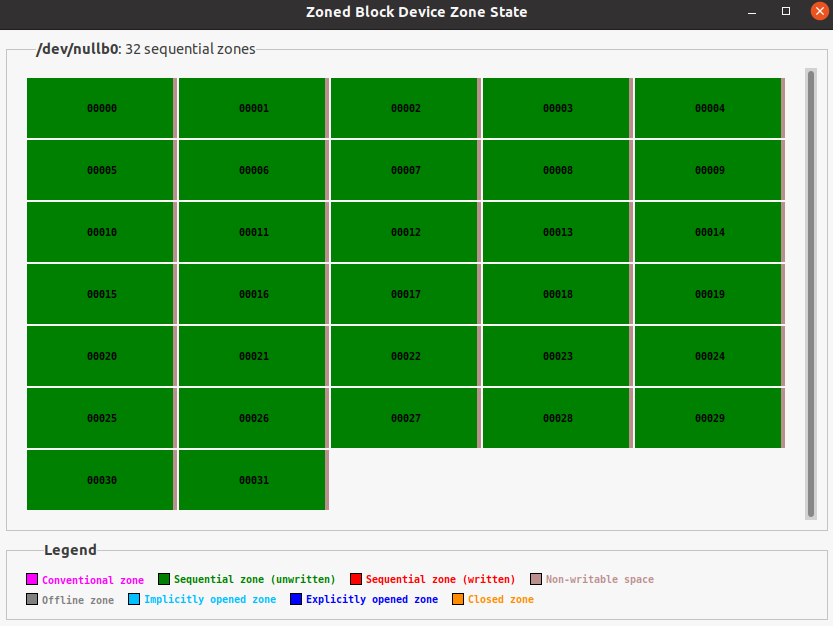

这样一个zbd就在建立好了，可以用lsblk命令查看一下，现在应该有了一个叫做/dev/nullb0的设备，不过是空的，再用gzbd-viewer查看一下这个设备：

image-20230410184623049

之后我们可以利用fio向里面写入数据，首先下载fio：

git clone https://github.com/axboe/fio.git
cd fio
./configure
make -j$(nproc --all)
sudo make install

再往里面写入数据：

sudo fio --name=test --filename=/dev/nullb0 --zonemode=zbd --direct=1 --runtime=5 --ioengine=io_uring --hipri --rw=randwrite --iodepth=1 --bs=16K --max_open_zones=12

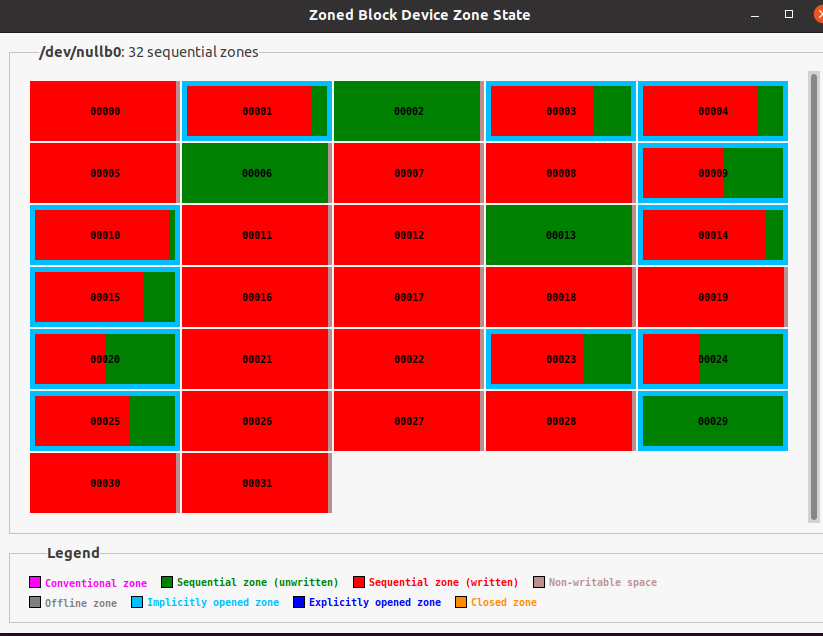

可以用gzbd-viewer查看zbd的情况：

image-20230410184623049

最后我们利用脚本在nullb0上创建一个zenfs文件系统：

#!/bin/sh -ex

DEV=nullb0
FUZZ=5
ZONE_SZ_SECS=$(cat /sys/class/block/$DEV/queue/chunk_sectors)
ZONE_CAP=$((ZONE_SZ_SECS * 512))
BASE_FZ=$(($ZONE_CAP  * (100 - $FUZZ) / 100))
WB_SIZE=$(($BASE_FZ * 2))

TARGET_FZ_BASE=$WB_SIZE
TARGET_FILE_SIZE_MULTIPLIER=2
MAX_BYTES_FOR_LEVEL_BASE=$((2 * $TARGET_FZ_BASE))

MAX_BACKGROUND_JOBS=8
MAX_BACKGROUND_COMPACTIONS=8
OPEN_FILES=16

echo deadline > /sys/class/block/$DEV/queue/scheduler
./plugin/zenfs/util/zenfs mkfs --zbd=$DEV --aux_path=/tmp/zenfs_$DEV --finish_threshold=0 --force
./db_bench --fs_uri=zenfs://dev:$DEV --key_size=16 --value_size=800 --target_file_size_base=$TARGET_FZ_BASE \
 --write_buffer_size=$WB_SIZE --max_bytes_for_level_base=$MAX_BYTES_FOR_LEVEL_BASE \
 --max_bytes_for_level_multiplier=4 --use_direct_io_for_flush_and_compaction \
 --num=1500000 --benchmarks=fillrandom,overwrite --max_background_jobs=$MAX_BACKGROUND_JOBS \
 --max_background_compactions=$MAX_BACKGROUND_COMPACTIONS --open_files=$OPEN_FILES

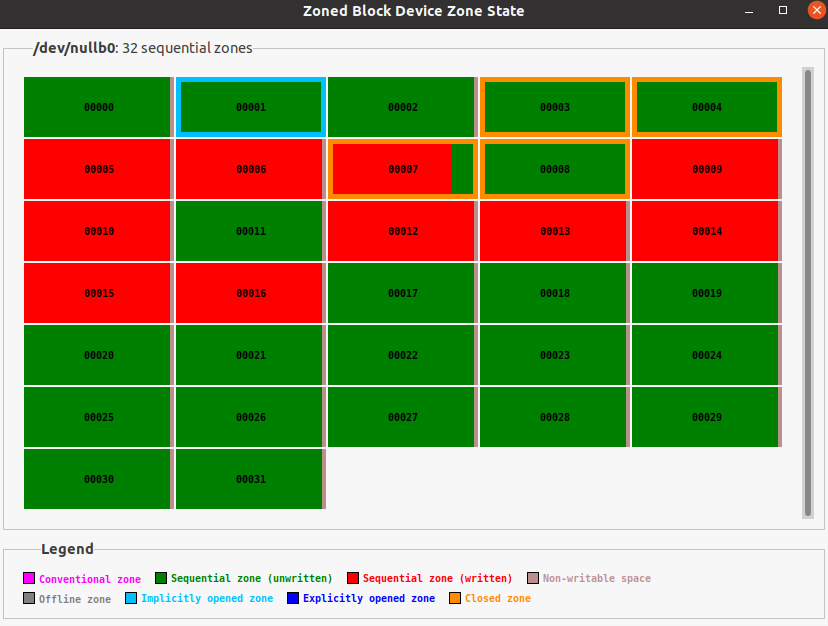

用gzbd-viewer看一下写入数据：

image-20230410184623049

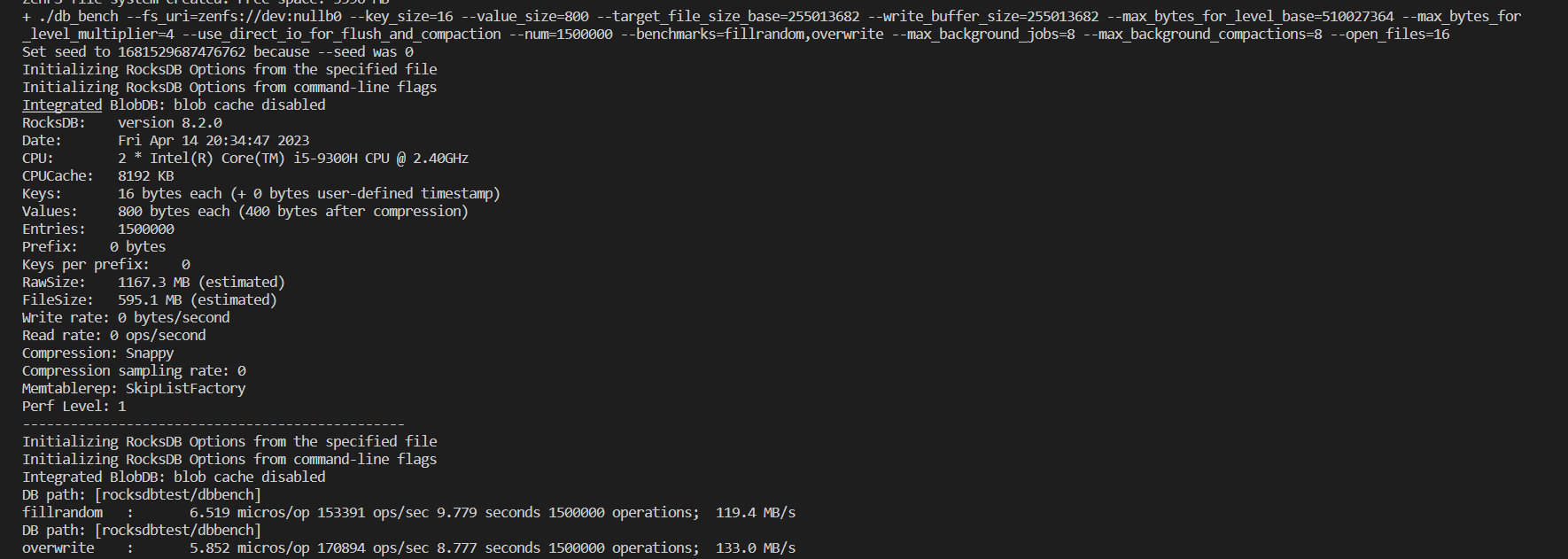

在db_bench上进行测试：

image-20230410184623049

在zenfs的tests目录中可以对文件系统进行测试。
